Input keyboard untuk LCD 16×2 menggunakan Arduino

Asep Kurniawan

Keyboard dan mouse merupakan perangkat PC (personal computer) yang berfungsi sebagai interface atau perantara antara pengguna dan pc. Perangkat ini umumnya terhubung menggunakan interface usb, akan tetapi umumnya keyboard dan mouse juga memiliki interface PS2 dan AT Bus.

PS2

PS2 atau Personal System/2 adalah salah satu protokol komunikasi antara komputer dan perangkat lain yang dikembangkan pada tahun 1987. Untuk keyboard dan mouse standar soket PS2-nya berbentuk seperti ini :

AT Bus

AT atau advanced technology bus dikembangkan pada tahun 1984. Standar interface AT Bus untuk keyboad berbentuk seperti ini:

USB Keyboard / mouse

Saat sekarang keyboad dan mouse dengan interface PS2 dan AT bus sudah tidak ditemukan yang digantikan dengan soket dengan interface USB. Namun kebanyakan keyboard dan mouse masih mendukung interface PS2 dengan kombinasi sebagai berikut :

Skema penggunaan keyboard dan mouse sebagai input

contoh sketch/program arduino menggunakan keyboard

#include <PS2_Semesin.h>
#include <LiquidCrystal_I2C.h>
#include <PS2Code.h>

#define keyboardDATAPIN   4
#define keyboardClockPIN  3

#define MAX_COL 16
#define MAX_ROW  2
int8_t cols = 0;
int8_t rows = 0;

LiquidCrystal_I2C lcd(0x3F, MAX_COL, MAX_ROW);
PS2 keyboard;

void setup()
{
  Serial.begin(9600);
  Serial.println("Keyboard arduino dengan tampilan I2C LCD");
  Serial.println("https://www.project.semesin.com/");
  Serial.println();

  Wire.begin();
  Wire.beginTransmission(0x3F);
  if (Wire.endTransmission())
  {
    lcd = LiquidCrystal_I2C(0x27, 16, 2);
  }
  lcd.begin();
  lcd.backlight();

  keyboard.begin( keyboardDATAPIN, keyboardClockPIN );
  keyboard.setNoBreak(1);
  keyboard.setNoRepeat( 1 );
}


void loop()
{
  if ( keyboard.available() )
  {
    char keyboardData = keyboard.read();
    if(keyboardData >= ' ' && keyboardData <= '~')
    {
      lcd.print(keyboardData);
      cols++;
      if ( cols >= MAX_COL )
      {
        cols = 0;
        rows++;
        if ( rows >= MAX_ROW )
        {
          rows = 0;
        }
      }
      lcd.setCursor( cols, rows );
      Serial.print(keyboardData);
    }
    else
    {
      Serial.println();
      Serial.print("Special char = ");
      Serial.println(keyboardData,HEX);
      switch ( keyboardData )
      {
        case PS2_KEY_ENTER:
        case PS2_KEY_KP_ENTER:
          cols = 0;
          rows++;
          if ( rows >= MAX_ROW )
            rows = 0;
          break;
        case PS2_KEY_PGDN:
          rows = MAX_ROW - 1;
          break;
        case PS2_KEY_PGUP:
          rows = 0;
          break;
        case PS2_KEY_L_ARROW:
          cols--;
          if ( cols < 0 )
          {
            cols = MAX_COL - 1;
            rows--;
            if ( rows < 0 )
              rows = MAX_ROW - 1;
          }
          break;
        case PS2_KEY_R_ARROW:
          cols++;
          if ( cols >= MAX_COL )
          {
            cols = 0;
            rows++;
            if ( rows >= MAX_ROW )
              rows = 0;
          }
          break;
        case PS2_KEY_UP_ARROW:
          rows--;
          if ( rows < 0 )
            rows = 0;
          break;
        case PS2_KEY_DN_ARROW:
          rows++;
          if ( rows >= MAX_ROW )
            rows = MAX_ROW - 1;
          break;
        case PS2_KEY_BS:
          cols--;
          if ( cols < 0 )
          {
            cols = MAX_COL - 1;
            rows--;
            if ( rows < 0 )
              rows = MAX_ROW - 1;
          }
          lcd.setCursor( cols, rows );
          lcd.write( ' ' );
          break;
        case PS2_KEY_HOME:
          cols = 0;
          rows = 0;
          break;
        case PS2_KEY_END:
          cols = MAX_COL - 1;
          rows = MAX_ROW - 1;
          break;
      }
      lcd.setCursor( cols, rows );
    }
  }
}

library LiquidCrystal-I2C.zip, PS2_Semesin.zip

Pengontrolan tegangan menggunakan PWM pada arduino

Asep Kurniawan

Pengontrolan tegangan berfungsi untuk menjaga kestabilan tegangan keluaran ke beban sehingga beban bisa bekerja semestinya. Contohnya jika beban lampu yang intensitas cahayanya bergantung kepada tegangan, maka dengan tegangan yang stabil akan mengeluarkan cahaya yang stabil pula.

Hal yang menyebabkan ketidakstabilan tegangan diantaranya :

  1. Perubahan beban (penambahan dan pengurangan)
  2. Perubahan nilai masukan (input)
  3. Faktor luar seperti interferensi.

Faktor yang mempengaruhi keandalan pengontrolan tegangan :

  1. Kecepatan respon dari pengontrol tegangan terhadap perubahan yang terjadi, semakin cepat semakin baik.
  2. Sistem koreksi yang digunakan, seperti PID, fuzzy
  3. Karakteristik sensor dan beban yang digunakan

Pengontrolan tegangan dengan arduino

Pengendalian tegangan harus memiliki masukan sensor tegangan dan aktuator kontrol tegangan. Pada aplikasi arduino pembacaan tegangan menggunakan ADC dan aktuasi kontrol tegangan menggunakan PWM.

Dalam contoh ini, sistim koreksi tegangan menggunakan metode proporsional, yaitu semakin besar selisih tegangan dan input maka akan semakin besar pula penambahan nilai PWM.

skema sistem kontrol tegangan mengguakan arduino:

Sketch / koding Penngendalian Tegangan dengan PWM:

#define pinSensorTegangan     0
#define pinOutputPWM          9
#define setTegangan           2.5//volt
#define faktorProporsional    0.1

float keluaran;

void setup() {
  pinMode(pinOutputPWM, OUTPUT);

  Serial.begin(9600);
  Serial.println("Sumber tegangan stabil (automatic voltage regulator) menggunakan kontrol proporsional");
  Serial.println("https://www.project.semesin.com/");
  Serial.println();

  keluaran = setTegangan;
}

void loop() {
  uint16_t adc = analogRead(pinSensorTegangan);
  float tegangan = map(adc, 0, 1024, 0, 500)/100.0;
  float selisih = setTegangan - tegangan;
  float proporsional = faktorProporsional * selisih;

  keluaran += proporsional;
  keluaran = constrain(keluaran, 0, 5);
  byte keluaranPWM = map(keluaran*100, 0, 5*100, 0, 255);
  analogWrite(pinOutputPWM, keluaranPWM);

  //Plot serial, hapus untuk menambah kecepatan
  Serial.print(tegangan);
  Serial.print(", ");
  Serial.print(keluaranPWM);
  Serial.println();
  delay(10);
}

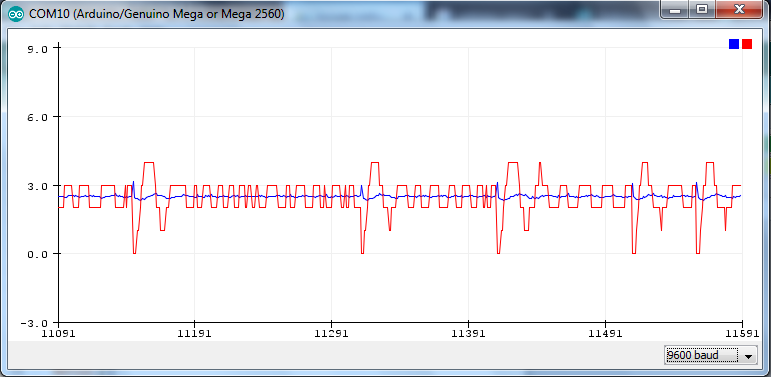

Hasil Plot sinyal PWM (merah) dan tegangan keluaran (biru) terhadap perubahan beban.
